Μέρος δύο. Εισαγωγή εξοπλισμών

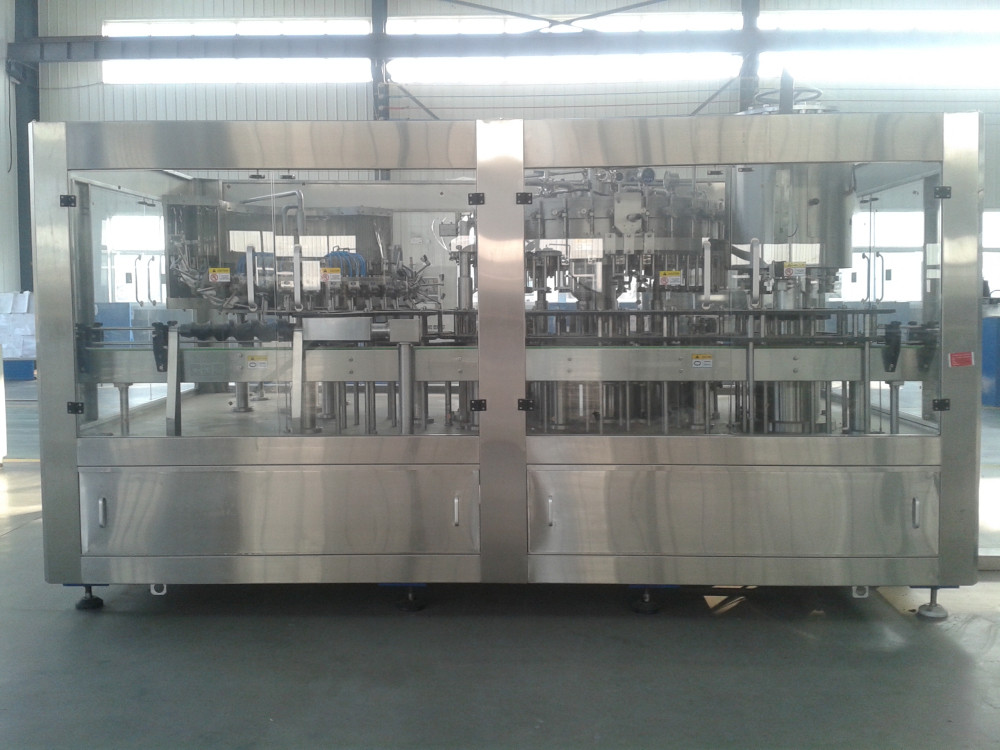

GD-CGFB16/16/6Bottle πλύση, πλήρωση, μηχανή μονάδων 3-1 κάλυψης

Ένας. Εισαγωγή προϊόντων
GD-CGFB16/16/6 η μηχανή μονάδων 3-1 κάλυψης πλήρωσης πλύσης μπουκαλιών μπύρας τύπων είναι μια πλύση που γεμίζει καλύπτοντας 3 σε 1 μηχανή που σχεδιάζεται που συνδυάζεται με την πραγματική κατάσταση στη χώρα μας μετά από την εισαγωγή και την απορρόφηση. Υιοθετεί την πλήρωση των μπουκαλιών και την τεχνική κάλυψης τεχνολογίας της Γερμανίας. Έχει χρησιμοποιηθεί ειδικά για να γεμίσει την μπύρα.
Υιοθετεί τη isobaric γεμίζοντας αρχή και η βαλβίδα πλήρωσης υιοθετεί τη μηχανική βαλβίδα υψηλής ακρίβειας. Έχει τα πλεονεκτήματα γεμίζοντας της γρήγορα ταχύτητας, υψηλή ακρίβεια στο υγρό επίπεδο. Υιοθετήστε το αυτόματο ελέγχοντας σύστημα Siemens, που πραγματοποιεί την τριάδα των μηχανών, και ελέγξτε τη διαδικασία πλύσης, πλήρωσης και κάλυψης και συνειδητοποιήστε ότι αρχίζει μόνο στην πλήρωση όταν υπάρχει ένα μπουκάλι, διαφορετικά θα σταματήσει πλήρωση και κανένα σπασμένο μπουκάλι. Η γεμίζοντας διαδικασία είναι καθαρότερη και καθαρός λόγω της είναι δύο φορές vacuumization των μπουκαλιών, και σταθερότερος λόγω της isobaric γεμίζοντας λειτουργίας. Χρησιμοποιώντας την κενή αντλία και το CO2 που προετοιμάζουν την πίεση να πραγματοποιηθεί ένα δεύτερο κενό, να μην εξασφαλίσει κανέναν αέρα και βακτηρίδιο στο μπουκάλι, χρόνο να εγγυηθεί το γεμίζοντας της ποιότητας και ποιότητας εξουσιοδότησης. Η πλήρωση του κυλίνδρου ενισχύει το πεδίο σκουλήκι-εργαλείων χρήσης που ανεβαίνει και κάτω για να ικανοποιήσει τα μπουκάλια του διαφορετικού ύψους. Οι μεταβάσεις επιπλεόντων σωμάτων στον κύλινδρο πλήρωσης εξασφαλίζουν έναν ομαλό υγρό κολπίσκο. Επομένως, αυτή η μηχανή είναι η καλύτερη ιδανική επιλογή για τα εργοστάσια μπύρας ή ποτών.
Δύο. Χαρακτηριστικό γνώρισμα τεχνολογίας

• Υιοθετεί τη υψηλή ακρίβεια που η μηχανική βαλβίδα, έχει τα πλεονεκτήματα γεμίζοντας της γρήγορα ταχύτητας, υψηλή ακρίβεια στο υγρό επίπεδο.
• Σφραγισμένος κύλινδρος πλήρωσης φιαγμένος από ανοξείδωτο 304 και αυτόματη ρύθμιση του υγρού επιπέδου για να πραγματοποιήσει τη isobaric πλήρωση.
• Έχει τη λειτουργία καθαρισμού CIP, σχετικά με τον έλεγχο οθόνης, ολόκληρη η μηχανή προστατεύεται από την ανοξείδωτη πόρτα.
• Υιοθετήστε το vacuumization και το CO2 προετοιμάζοντας τον προι4στάμενο πίεσης, κατόπιν προετοιμάστε την πίεση για μια δεύτερη φορά να σιγουρευτεί η γεμίζοντας ποιότητα.
• Το ύψος της μηχανής κάλυψης πλήρωσης πλύσης είναι διευθετήσιμο για να γεμίσει τα διαφορετικά είδη μπουκαλιών μπύρας στο πλαίσιο σχεδίου.

• Η κύρια μετάδοση υιοθετεί έναν συνδυασμό μετάδοσης ζώνης βαραίνω-τύπων και τύπου κιβωτίων εργαλείων, υψηλή αποδοτικότητα και χαμηλού θορύβου.
• Η κύρια μετάδοση εκδίδει το stepless κανονισμό ταχύτητας. Η μηχανή υιοθετεί το βιομηχανικό έλεγχο υπολογιστών PLC SIMENS.
• Όταν υπάρχουν μπουκάλια, θα γεμίσει. Διαφορετικά.
• Υπάρχουν δύο είδη συστήματος ελέγχου, χειρωνακτικός και αυτόματος. Κατά χρησιμοποίηση του χειρωνακτικού συστήματος, εάν δεν υπάρχει καμία μπύρα ή ΚΑΠ, τη μηχανή μπορεί να ανησυχήσει αυτόματα. Κατά χρησιμοποίηση του αυτόματου συστήματος, την μπορεί αυτόματα να ρυθμίσει εάν θέτετε την απαίτηση.

Τρία. Αρχή εργασίας
Υπάρχουν έξι κύρια μέρη αυτής της μηχανής:
1. Σύστημα επιτραπέζιων 5.Bottle μεταφορέων 6.Pipe μηχανών 4.Working μπουκαλιών rinser 2.Filler 3.Capping/υγρός σωλήνας μεταφορών
Διαδικασία εργασίας
Το μπουκάλι που στέλνεται στη μηχανή από τη ζώνη μεταφορέων που διαιρείται σε σταθερό διάστημα στη μηχανή με τη ρόδα αστεριών, συνδετήρας μπουκαλιών κύκλος εργασιών το μπουκάλι και να τελειώσει, κατόπιν να στείλει στη ρόδα αστεριών της μηχανής πλήρωσης μπουκαλιών. Το μπουκάλι θα εντοπίσει στη βαλβίδα πλήρωσης κατωτέρω από τη μετακίνηση ανάβασης της συσκευής. Στο στάδιο περιστροφικού, τα μπουκάλια θα είναι περασμένη διαδικασία δύο του κενού και της προετοιμασίας του CO2, και θα είναι έπειτα στη γεμίζοντας εργασία.
Μετά από να γεμίσει, πτώση βάσεων μπουκαλιών μακριά, δεξιά που καθοδηγεί πρός τα πάνω, το μπουκάλι στάλη για να διαβιβάσει τη ρόδα αστεριών, και έπειτα σταλμένος στη ρόδα αστεριών μηχανών κάλυψης και τέθηκε κάτω από moulder του δύτη αδένων. Τα καλύμματα κορωνών τίθενται στη χοάνη στην κορυφή της μηχανής. Η κάλυψη κορωνών περνά τη χοάνη στην αποθήκευση σε ένα μπλέντερ και έπειτα σταλμένος στο κεφάλι του δύτη αδένων, και έπειτα moulder θα πιέσει κατωτέρω αυτόματα για να τελειώσει την εργασία κάλυψης. Μετά από να καλύψει, η μπουκάλι-έξω ρόδα θα μεταφέρει τον αδένα - τελειωμένα μπουκάλια στη ζώνη μεταφορέων μπουκαλιών. Όλη η εργασία είναι τελειωμένη.


Ξεπλένοντας μέρος μπουκαλιών: 16 ακροφύσια
Αυτό το μέρος αποτελείται της ανυψωτικής συσκευής, της κύριας συσκευής μετάδοσης, του σταθερού πλαισίου, της συσκευής σφιγκτηρών, του διανομέα, και των ανοικτών εκκέντρων σφιγκτηρών και πέρα από τα έκκεντρα κ.λπ. στροφής.
Η ανυψωτική συσκευή χρησιμοποιείται για να ρυθμίσει το ύψος των περιστροφικών πινάκων και των σφιγκτηρών της μηχανής για να προσαρμοστεί στο ύψος μπουκαλιών. Η δύναμή της προέρχεται από τον ανυψωτικό μοχλό. Ο μοχλός περιστρέφεται την περιστροφή βιδών κίνησης για να πραγματοποιήσει τον περιστροφικό επιτραπέζιο ανελκυστήρα.
Όταν ο σφιγκτήρας περιστρέφεται στη ρόδα αστεριών με τον περιστρεφόμενο πίνακα, το μπουκάλι στη μέση του σφιγκτήρα, ανοίγει το έκκεντρο σφιγκτηρών κλείνει το νύχι συνδετήρων και ψαλιδίζει τη δυσχέρεια με τον περιστρεφόμενο σφιγκτήρα. Όταν οι περιστροφικοί πίνακες για να περιστραφούν, να στερεώσουν τα κομμάτια θα περιστραφούν με πέρα από το έκκεντρο στροφής, τα έκκεντρα οδηγών περιστρέφονται γύρω από πέρα από το έκκεντρο στροφής και κτυπούν τη δυσχέρεια σε 180 βαθμό μέχρης ότου το στόμα μπουκαλιών είναι τοπ προς τα κάτω και αντιμετωπίζει άμεσα το ακροφύσιο ψεκασμού, κατόπιν το καθαρό νερό στους ψεκασμούς ακροφυσίων ψεκασμού και πλένει το εσωτερικό του μπουκαλιού, στραγγίζει, γυρίζει 180 βαθμό προς τα κάτω και βγαίνει έπειτα από τη ρόδα αστεριών.


Ψεκάζοντας ρόδα αστεριών βαλβίδων πενσών

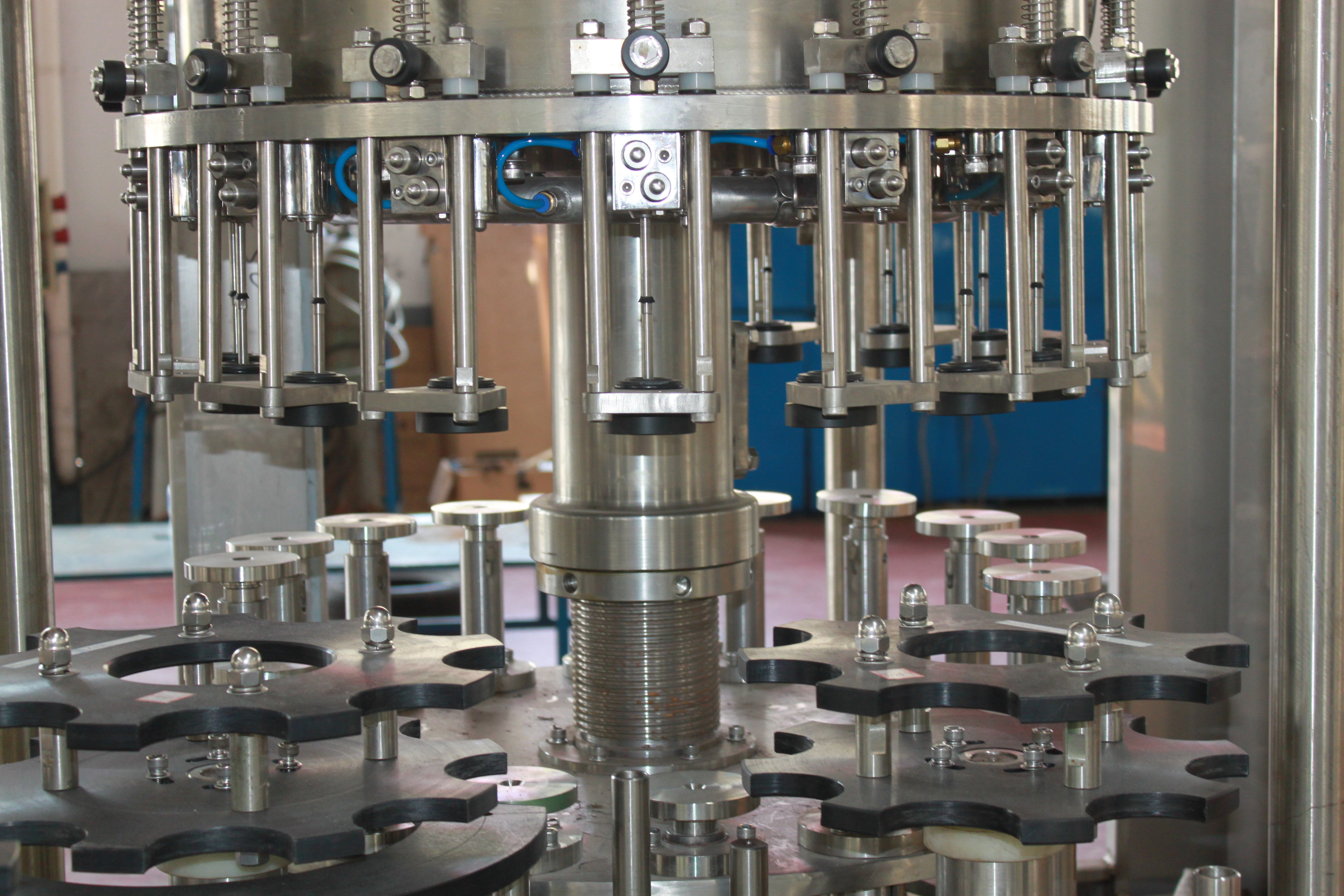

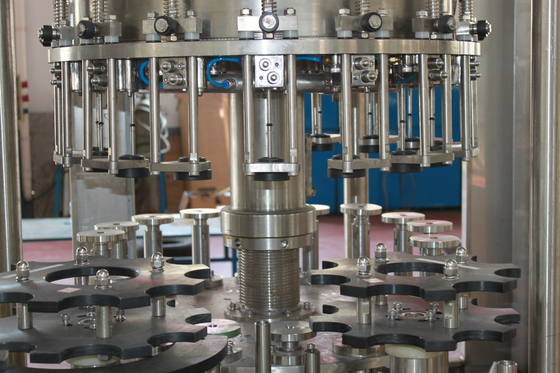

Γεμίζοντας μέρος: 16 ακροφύσια
Το γεμίζοντας μέρος αποτελείται από τον κύριο υγρό σωλήνα, τη φέρουσα βάση περιστρεφόμενων κυλίνδρων, το γεμίζοντας βρόχο υπομοχλίων κυλίνδρων, τη δεξαμενή μπύρας, τη βαλβίδα πλήρωσης, το σωλήνα κυλίνδρων πλήρωσης, τη συσκευή βρόχων ελέγχου, την ανερχόμενος συσκευή, το διανομέα, τον έλεγχο ρύθμισης ύψους, τον παρακινητικό βραχίονα φυσαλίδων, το κενό σύστημα, κ.λπ.
a. Το πρώτο Vacuumize
Ανοίξτε το μίσχο κενών βαλβίδων, στο μπουκάλι και τα κενά κανάλια που διαμορφώνουν έναν δρόμο. Ο αέρας στο μπουκάλι θα απαλλαχθεί από το μπουκάλι μέσω αυτού του καναλιού, στο μπουκάλι θα διαμορφώσει ένα κενό. Μετά από την προσιτότητα το σταθερό χρόνο, η κενή βαλβίδα κλειστούς, κατόπιν αυτό θα τελειώσουν.
b. Έγχυση του CO2
Ανοίξτε τη βαλβίδα πλήρωσης, μια διάβαση διαμορφώνεται μεταξύ του μπουκαλιού και του καναλιού αερίου. Η πλήρωση του CO2 στο μπουκάλι μέσω αυτού του καναλιού μέχρι την πίεση του CO2 στη δεξαμενή κρασιού είναι ίση με με την πίεση δεξαμενών μπύρας.
c. Δεύτερο
Μετά από την έγχυση του CO2 στα μπουκάλια, λίγος αέρας θα συγκεντρωθεί στην κορυφή του λαιμού μπουκαλιών. Με δεύτερο, αυτό το μέρος του στηργμένος αέρα θα αφαιρεθεί και θα παραγάγει ένα κράτος μικρός-κενού, το οποίο είναι καλύτερο για τη γεμίζοντας εργασία.
d. Πλήρωση μπύρας
Η ανοικτή υγρή διάβαση βαλβίδων και μορφής μεταξύ του μπουκαλιού και της δεξαμενής μπύρας, το υλικό θα τροφοδοτήσει το μπουκάλι από αυτό το κανάλι, συγχρόνως, το CO2 στην επιστροφή μπουκαλιών πίσω στη δεξαμενή μπύρας με την ίδια ταχύτητα μέσω του αέρας-πίσω σωλήνα. Το συμπιεσμένο CO2 στο υλικό σφραγίδων μπουκαλιών για να συνεχίσει να τρέχει μέχρι το υλικό στο μπουκάλι που αυξάνεται πέρα από την αέρας-πίσω ισορροπία πίεσης σωλήνων και μορφής
e. Στενή βαλβίδα
Αφότου τελειώνει το μπουκάλι τη στάση για μακροπρόθεσμο, κλείστε τις βαλβίδες ποτού και οι βαλβίδες πλήρωσης αέρα, κόβουν το κανάλι μεταξύ της δεξαμενής κρασιού και του μπουκαλιού.
f. Απαλλαγή αέρα
Ανοίξτε τις βαλβίδες απαλλαγής και διαμορφώστε μια διάβαση μεταξύ του μπουκαλιού και του αέρα. Η πίεση στο μπουκάλι θα απελευθερώσει μέσω αυτού του καναλιού και δεν τελειώνει την απελευθέρωση μέχρι το μπουκάλι χωριστό από την πλήρωση των μερών.
g. Χτύπημα που παραμένει υγρό
Όταν τα γεμίζοντας μέρη εντοπίζουν μεταξύ μπουκάλι-έξω και μπουκάλι-της ρόδας αστεριών, ανοίξτε τις βαλβίδες πλήρωσης του CO2 και την κλείστε μετά από την προσιτότητα ο σταθερός χρόνος. Έτσι ώστε το CO2 στο μπουκάλι θα φυσήξει την παραμονή υγρή.

Η συσκευή τη βαλβίδα πλήρωσης βαλβίδων σωληνοειδών βαλβίδων
(FESTO)

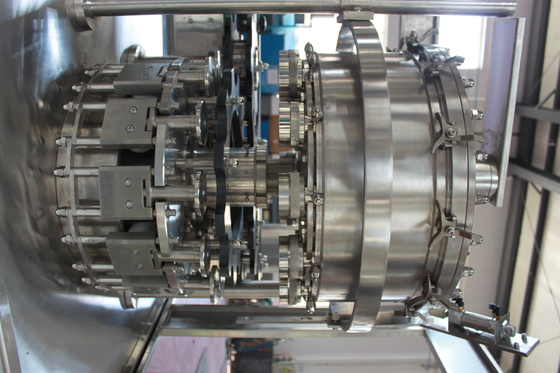

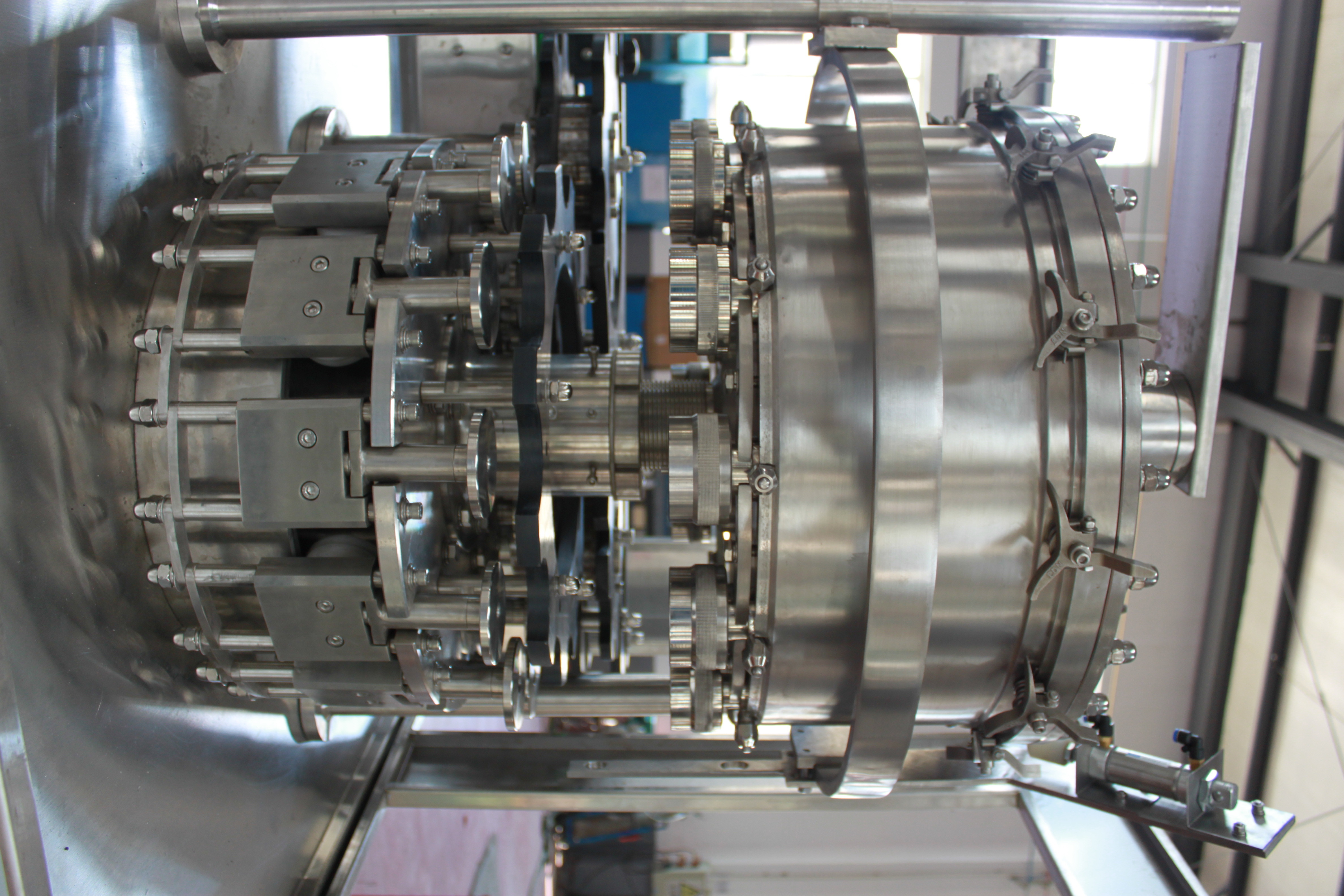

Μέρος κάλυψης: 6 κεφάλια
Η μηχανή κάλυψης αποτελείται ανώτερο μέρος από τον κάτοχο ΚΑΠ, slideway, της κάλυψης κάλυψης, χαμηλότερο μέρος κάλυψης, μέρος ανύψωσης και αντι-περιβάλλοντας στήλη.
Η πάνω-κάτω μετακίνηση του ακροφυσίου κάλυψης οδηγείται από το έκκεντρο κάλυψης, το οποίο καθορίζεται. Τα καλύμματα κορωνών στέλνουν στην ΚΑΠ slideway από έναν αναμίκτη στο εμπορευματοκιβώτιο ΚΑΠ, και έπειτα γλιστρημένος στη φόρμα κάλυψης του ακροφυσίου κάλυψης. Το ακροφύσιο κάλυψης οδηγείται από τη δύναμη και κινείται στον κύκλο. Το ακροφύσιο κάλυψης θα κινούταν upword και προς τα κάτω ένας χρόνος σε κάθε κύκλο της κάλυψης. Το έκκεντρο, οργάνωση στο ανώτερο σταθερό μέρος της μηχανής κάλυψης, ελέγχει την ανοδική και προς τα κάτω μετακίνηση του ακροφυσίου κάλυψης.
Αφότου διαβιβάζεται το μπουκάλι από τη μηχανή πλήρωσης, τα ακροφύσια κάλυψης έχουν ταϊστεί με μια ΚΑΠ μπουκαλιών. Τα ακροφύσια κάλυψης κινούν προς τα κάτω το μπουκάλι κάτω από την πλατφόρμα κάλυψης που οδηγείται από guideway εκκέντρων, έπειτα η ΚΑΠ μπουκαλιών με την ενίσχυση του δαχτυλιδιού απόσβεσης.

Βαλβίδα κάλυψης συστημάτων ελέγχου καλυμμάτων

Σωλήνας καλυμμάτων καλυμμάτων unscrambler

Πέντε. Στοιχεία τεχνολογίας
κεφάλια πλύσης: 16
γεμίζοντας κεφάλια: 16
καλύπτοντας κεφάλια: 6

ικανότητα: 1000-2000BPH (πραγματοποιήστε ένα δεύτερο κενό)
τύπος μπουκαλιών: ύψος: 150~ 300mm
δυσχέρεια: ① 50~ ① 85mm
κατανάλωση αέρα: 0. 2m3/min (0. 4~0.6Mpa)
Κατανάλωση κοβαλτίου₂: 160g/l00L
κατανάλωση νερού: κενή αντλία 0. 20m3/h
πλύσιμο 0. 8m3/h
Όγκος: 3.43KW
κύρια μηχανή 1.8KW
μηχανή 0 .18KW χοανών
μηχανή κενών αντλιών 0,75 KW
μηχανή 0.35KW αντλιών πλύσης
βράζοντας μηχανή 0.35KW
Διαστάσεις: 2000×1830×2200 (L×W×H)
N.W.: 2800Kg
