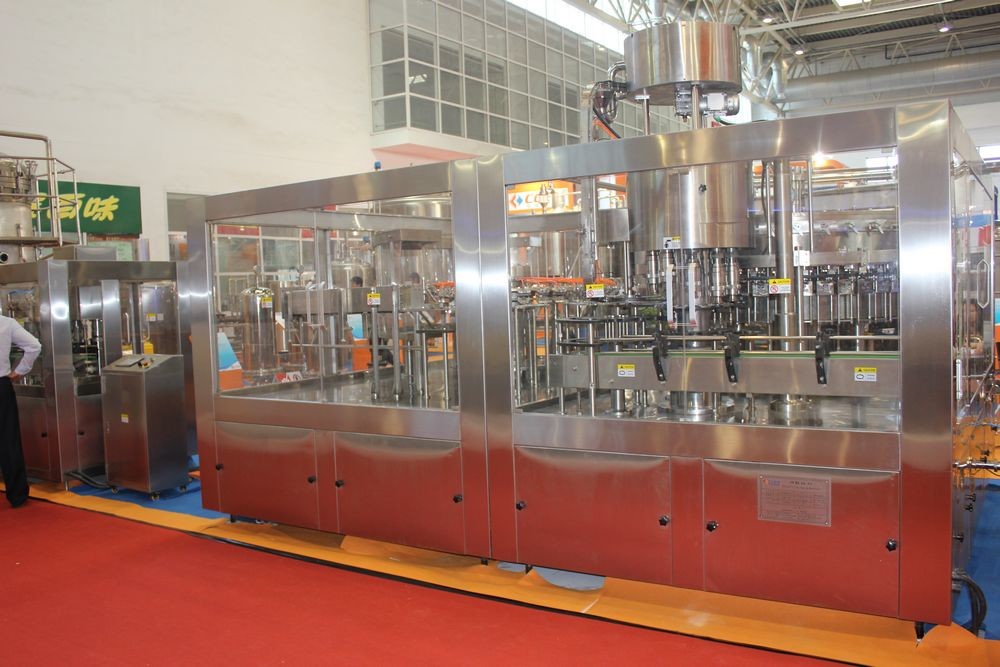

Ηλεκτρική διευθετήσιμη ταχύτητα γραμμών παραγωγής ζυθοποιείων με το πίνακα ελέγχου PLC

Προδιαγραφή τεχνολογίας

κεφάλια πλύσης: 1 6

γεμίζοντας κεφάλια: 1 6

καλύπτοντας κεφάλια: 6

ικανότητα: 2000-3000BPH (πραγματοποιήστε ένα δεύτερο κενό)

τύπος μπουκαλιών: ύψος: 150~ 300mm

δυσχέρεια: ① 50~ ① 85mm

κατανάλωση αέρα: 0. 2m3/min (0. 4~0.6Mpa)

CO2consumption: 160g/l00L

κατανάλωση νερού: κενή αντλία 0. 20m3/h

πλύσιμο 0. 8m3/h

Όγκος: 4.22KW

κύρια μηχανή 2.2KW

μηχανή 0 .18KW χοανών

μηχανή κενών αντλιών 1,1 KW

μηχανή 0.37KW αντλιών πλύσης

βράζοντας μηχανή 0.37KW

Διαστάσεις: 2200×1830×2750 (L×W×H)

N.W.: 3000Kg

Pasteurizer σηράγγων χρησιμοποιείται ευρέως στο εργοστάσιο μπύρας για να αποστειρώσει την μπύρα με το μπουκάλι ή τα δοχεία. Καλείται επίσης θερμαίνοντας/δροσίζοντας μηχανή ψεκάζοντας μπουκάλια τύπων νερού. Διαφορετικό από άμεσα να θερμάνει την αποστειρώνοντας μηχανή λάμψης τύπων, αυτό το Pasteurizer σηράγγων σειράς θα μπορούσε να αποστειρώσει το υγρό προϊόν μαζί με τη συσκευασία του (το μπουκάλι γυαλιού ή το μπουκάλι της PET ή μπορεί). Μπορεί να σκοτώσει όλα τα βακτηρίδια που πιθανός υπάρχει στο υγρή προϊόν ή τη συσκευασία. Το υγρό προϊόν και η συσκευασία του θερμαίνονται στη θερμοκρασία αποστείρωσης, κρατούν αυτήν την θερμοκρασία για έναν ορισμένο χρόνο, και ρίχνουν έπειτα τη θερμοκρασία στην περιβάλλουσα θερμοκρασία με τον ψεκασμό του δροσερού νερού επάνω στη συσκευασία.

2 αρχή εργασίας

Αυτό το Pasteurizer σηράγγων αποτελείται κυρίως από τρία τμήματα: τμήμα θέρμανσης, σταθερό τμήμα θερμοκρασίας και δροσίζοντας τμήμα. Ο μεταφορέας εισαγωγής μπουκαλιών μεταφέρει τα πλήρη μπουκάλια επάνω στη ζώνη πλέγματος από το μεταφορέα εισαγωγής μπουκαλιών. Όλα τα μπουκάλια στη μηχανή τακτοποιούνται στη διαταγή και περνούν μέσω τριών τμημάτων ένα προς ένα, και επιτυγχάνουν τις απαιτήσεις της τεχνολογίας επεξεργασίας. Επιτέλους, οι μεταφορείς παραγωγής μπουκαλιών μεταφέρουν τα μπουκάλια στην απαλλαγή της αλυσίδας. Παρακάτω είναι περιγραφή για τρία τμήματα.

1 τμήμα θέρμανσης νερού

Υπάρχουν τρεις χωρισμένες δεξαμενές νερού σε αυτό το τμήμα. Το νερό προθερμαίνεται σε αυτές τις δεξαμενές από τον ατμό. Το ζεστό νερό αντλείται στα ακροφύσια επάνω από τη ζώνη πλέγματος από την αντλία ψεκασμού, και ψεκάζεται επάνω στα πλήρη μπουκάλια. Η θερμοκρασία στα μπουκάλια αυξάνεται βαθμιαία προκειμένου να μειωθεί η απώλεια γεύσης στο υγρό προϊόν που επηρεάζεται από υψηλής θερμοκρασίας. Ανακυκλωμένες επιστροφές νερού για να ποτίσει τις δεξαμενές.

2 σταθερό τμήμα θερμοκρασίας (αποστειρώνοντας τμήμα)

Αυτό το τμήμα αποστειρώνει το τμήμα, ποια θερμοκρασία μπορεί να πάρει 80℃ (μπορείτε να ρυθμίσετε τη θερμοκρασία σύμφωνα με την απαίτηση αποστείρωσης). Είναι επίσης ένα σταθερό τμήμα θερμοκρασίας. Υπάρχει μια δεξαμενή νερού, και το νερό θερμαίνεται στη θερμοκρασία αποστείρωσης από τον ατμό. Το ζεστό νερό αντλείται στα ακροφύσια επάνω από τη ζώνη πλέγματος, και ψεκάζεται επάνω στα πλήρη μπουκάλια. Ένα σύστημα ελέγχου θερμοκρασίας ελέγχει τη θερμοκρασία ύδατος αυτόματα. Η αρχή εργασίας αυτού του συστήματος είναι να ρυθμιστεί το ποσοστό ροής ατμού σε αυτήν την δεξαμενή με μια πνευματική βαλβίδα μεμβρανών, στη βάση της διαφοράς θερμοκρασίας που ανιχνεύεται από το όργανο ελέγχου θερμοκρασίας. Θα μπορούσατε να ρυθμίσετε την άπειρη ταχύτητα μειώνετε για να αλλάξετε την τρέχοντας ταχύτητα της ζώνης πλέγματος, προκειμένου να αλλαχτεί ο χρόνος αποστείρωσης.

Ειδοποίηση: Μην ρυθμίστε την ταχύτητά του όταν διακόπτει η μηχανή.

3 δροσίζοντας τμήμα

Αυτό το τμήμα αποτελείται από τη θερμή δροσίζω-περιοχή νερού και την δροσίζω-περιοχή νερού βρύσης. Η δεξαμενή νερού είναι κάτω από την περιοχή ψύξης νερού βρύσης. Τη θερμοκρασία στα μπουκάλια πέφτουν βαθμιαία. Το νερό βρύσης αντλείται στα ακροφύσια επάνω από τη ζώνη πλέγματος και ψεκάζεται επάνω στα μπουκάλια. Αυτό είναι τελική διαδικασία ψύξης. Το ανακυκλωμένο νερό από αυτήν την περιοχή θερμαίνεται στο θερμό νερό και αντλείται στη θερμή δροσίζω-περιοχή νερού. Αυτό είναι πρώτη διαδικασία ψύξης.

3 λειτουργία

1) Ανοίξτε τον κύριο διακόπτη για την παροχή ηλεκτρικού ρεύματος.

2) Ανοίξτε τη βαλβίδα νερού για να προσθέσετε το νερό σε όλες τις δεξαμενές νερού. Να είστε βέβαιος να φθάσει στη στάθμη ύδατος που διευκρινίζεται. Ανοίξτε τη συμπιεσμένη αεροβαλβίδα.

3) Πιέστε τα κουμπιά ελέγχου θερμοκρασίας για να προθερμάνετε το νερό στις δεξαμενές.

4) Θέστε τη θερμοκρασία αποστείρωσης και το συναγερμό θερμοκρασίας (ανώτερη θερμοκρασία ορίου και χαμηλότερη θερμοκρασία ορίου) στον ελεγκτή θερμοκρασίας. Γενικά, πρέπει ακριβώς να θέσετε τη θερμοκρασία αποστείρωσης.

5) Ανοίξτε τη βαλβίδα ατμού για να προθερμάνετε με το χέρι το νερό στη δεξαμενή νερού στην ψύξη του τμήματος. Η θερμοκρασία ύδατος επιδεικνύεται στο θερμόμετρο.

6) Όταν η θερμοκρασία ύδατος φθάνει στο καθορισμένο σημείο (περιοχή επίδειξης PV), αρχίστε τους μεταφορείς του /output εισαγωγής μπουκαλιών για να μεταφέρετε τα πλήρη μπουκάλια σε αυτήν την μηχανή.

7) Όταν τελειώνετε τη λειτουργία, θα κλείσετε τις βαλβίδες ατμού και τις βαλβίδες παροχής νερού καταρχάς, κατόπιν στάση που όλες οι αντλίες ψεκασμού, επιτέλους, σταματούν τους μεταφορείς του /output εισαγωγής μεταφορέων ζωνών πλέγματος και μπουκαλιών.

4 κύριες τεχνικές παράμετροι

1. Συνολική ικανότητα: 2000-3000 bottles/hr
2. Ποσότητα Temp περιοχής: 8 σύνολο

(3) τελική έξοδος θερμοκρασίας η μηχανή: 20~35℃ (το μπορεί να αλλάξουν χορηγώντας την κατάσταση του πελάτη)

(4) πλάτος της ζώνης πλέγματος: 2000mm

(5) συνολική δύναμη των μηχανών: 18.75kw

Δύναμη του μειωτή ταχύτητας στο μεταφορέα πλέγμα-ζωνών: 1.5kw

Δύναμη του μειωτή ταχύτητας στο μεταφορέα εισαγωγής μπουκαλιών: 0.37kw

Δύναμη του μειωτή ταχύτητας στο μεταφορέα παραγωγής μπουκαλιών: 0.37kw

Δύναμη των φυγοκεντρικών αντλιών (8sets): 0.55×8=4.4kw

(5) βάρος δικτύου της μηχανής: περίπου 3800kg

(6) γενικές διαστάσεις: 11500×2020×2120mm

5 χαρακτηριστικά γνωρίσματα αρχής

1 το πλαίσιο είναι κυρίως δομικός χάλυβας, η επιφάνεια είναι το ανοξείδωτο 304, και το πλαίσιο ανοξείδωτου 304, το περιθώριο ποδιών ανοξείδωτου είναι διευθετήσιμο.

2 προαιρετικές ζώνες θερμοκρασίας

Αυτός ο εξοπλισμός έχει τις ζώνες 8 θερμοκρασιών, οι πελάτες μπορούν να επιλέξουν οποια δήποτε από τη ζώνη θερμοκρασίας. Διευκολύνετε τη ρύθμιση και κερδίστε κόστος.

3 διευθετήσιμη θερμοκρασία

Στο πίνακα ελέγχου PLC, ένα κουμπί ελέγχου μπορεί να ελέγξει μια θερμοκρασία κάθε ζώνης.

Ο πελάτης μπορεί να το ρυθμίσει σε οποιαδήποτε θερμοκρασία.

4 διευθετήσιμη ταχύτητα.

Εξόπλισε με το πίνακα ελέγχου PLC, οι πελάτες μπορούν να είναι ρυθμισμένη ταχύτητα πινάκων αλυσίδων.

5 εξοπλισμένος με το σύστημα επεξεργασίας αποβλήτων

BPH: μπουκάλια ανά ώρα
