Συνοπτική εισαγωγή
GD-PLG Pasteurizer σηράγγων σειράς καλείται επίσης θερμαίνοντας/δροσίζοντας μηχανή ψεκάζοντας μπουκάλια τύπων νερού. Διαφορετικό από άμεσα να θερμάνει την αποστειρώνοντας μηχανή λάμψης τύπων, αυτό το Pasteurizer σηράγγων σειράς θα μπορούσε να αποστειρώσει το υγρό προϊόν μαζί με τη συσκευασία του (το μπουκάλι γυαλιού ή το μπουκάλι της PET ή μπορεί). Μπορεί να σκοτώσει όλα τα βακτηρίδια που πιθανός υπάρχει στο υγρή προϊόν ή τη συσκευασία. Το υγρό προϊόν και η συσκευασία του θερμαίνονται στη θερμοκρασία αποστείρωσης, κρατούν αυτήν την θερμοκρασία για έναν ορισμένο χρόνο, και ρίχνουν έπειτα τη θερμοκρασία στην περιβάλλουσα θερμοκρασία με τον ψεκασμό του δροσερού νερού επάνω στη συσκευασία.
Ⅱ. Κύριες τεχνικές παράμετροι
(1) συνολική ικανότητα: 10 000bottles/hr.

(2) τελική θερμοκρασία στην έξοδο στη μηχανή: 30~35℃ (για την μπύρα)

(3) συνολική δύναμη των μηχανών: 27kw

Δύναμη του μειωτή ταχύτητας στο μεταφορέα πλέγμα-ζωνών: 1.1kw

Δύναμη του μειωτή ταχύτητας στο μεταφορέα εισαγωγής μπουκαλιών: 0.37kw

Δύναμη του μειωτή ταχύτητας στο μεταφορέα παραγωγής μπουκαλιών: 0.37kw

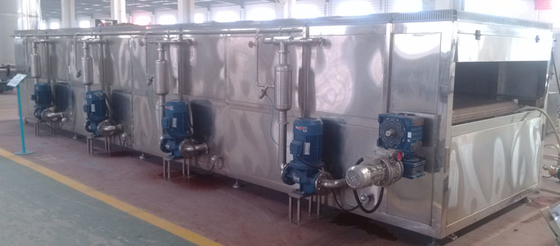

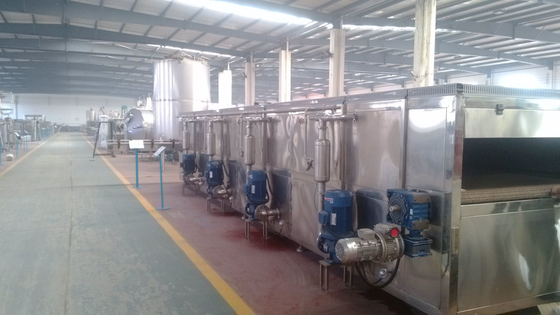

Δύναμη των φυγοκεντρικών αντλιών (8sets): 3×8=24kw

(5) βάρος δικτύου της μηχανής: περίπου 6900kg

(6) γενικές διαστάσεις: 19000×2100×2040mm

Ⅲ. Αρχή εργασίας

Αυτό το Pasteurizer σηράγγων αποτελείται κυρίως από τρία τμήματα: τμήμα θέρμανσης, σταθερό τμήμα θερμοκρασίας και δροσίζοντας τμήμα. Ο μεταφορέας εισαγωγής μπουκαλιών μεταφέρει τα πλήρη μπουκάλια επάνω στη ζώνη πλέγματος από το μεταφορέα εισαγωγής μπουκαλιών. Όλα τα μπουκάλια στη μηχανή τακτοποιούνται στη διαταγή και περνούν μέσω τριών τμημάτων ένα προς ένα, και επιτυγχάνουν τις απαιτήσεις της τεχνολογίας επεξεργασίας. Επιτέλους, οι μεταφορείς παραγωγής μπουκαλιών μεταφέρουν τα μπουκάλια στην απαλλαγή της αλυσίδας. Παρακάτω είναι περιγραφή για τρία τμήματα Pasteurizer GD-SJJ-4000Tunnel:

• Τμήμα θέρμανσης νερού:

Υπάρχουν οκτώ χωρισμένες δεξαμενές νερού σε αυτό το τμήμα. Το νερό προθερμαίνεται σε αυτές τις δεξαμενές από τον ατμό. Το ζεστό νερό αντλείται στα ακροφύσια επάνω από τη ζώνη πλέγματος από την αντλία ψεκασμού, και ψεκάζεται επάνω στα πλήρη μπουκάλια. Η θερμοκρασία στα μπουκάλια αυξάνεται βαθμιαία προκειμένου να μειωθεί η απώλεια γεύσης στο υγρό προϊόν που επηρεάζεται από υψηλής θερμοκρασίας. Ανακυκλωμένες επιστροφές νερού για να ποτίσει τις δεξαμενές.

(1) σταθερό τμήμα θερμοκρασίας (αποστειρώνοντας τμήμα)
Αυτό το τμήμα αποστειρώνει το τμήμα, ποια θερμοκρασία είναι για 60℃. Είναι επίσης ένα σταθερό τμήμα θερμοκρασίας. Υπάρχει μια δεξαμενή νερού, και το νερό θερμαίνεται στη θερμοκρασία αποστείρωσης από τον ατμό. Το ζεστό νερό αντλείται στα ακροφύσια επάνω από τη ζώνη πλέγματος, και ψεκάζεται επάνω στα πλήρη μπουκάλια. Ένα σύστημα ελέγχου θερμοκρασίας ελέγχει τη θερμοκρασία ύδατος αυτόματα. Η αρχή εργασίας αυτού του συστήματος είναι να ρυθμιστεί το ποσοστό ροής ατμού σε αυτήν την δεξαμενή με μια πνευματική βαλβίδα καθισμάτων γωνίας, στη βάση της διαφοράς θερμοκρασίας που ανιχνεύεται από το όργανο ελέγχου θερμοκρασίας. Θα μπορούσατε να ρυθμίσετε την άπειρη ταχύτητα μειώνετε για να αλλάξετε την τρέχοντας ταχύτητα της ζώνης πλέγματος, προκειμένου να αλλαχτεί ο χρόνος αποστείρωσης. Ειδοποίηση: Μην ρυθμίστε την ταχύτητά του όταν διακόπτει η μηχανή.

(2) δροσίζοντας τμήμα
Αυτό το τμήμα αποτελείται από τη θερμή δροσίζω-περιοχή νερού και την δροσίζω-περιοχή νερού βρύσης. Υπάρχει μια δεξαμενή νερού κάτω από την περιοχή ψύξης νερού βρύσης. Το νερό βρύσης αντλείται στα ακροφύσια επάνω από τη ζώνη πλέγματος και ψεκάζεται επάνω στα μπουκάλια. Αυτό είναι τελική διαδικασία ψύξης. Το ανακυκλωμένο νερό από αυτήν την περιοχή θερμαίνεται στο θερμό νερό και αντλείται στη θερμή δροσίζω-περιοχή νερού. Αυτό είναι πρώτη διαδικασία ψύξης.

1. Επειδή αυτή η μηχανή είναι πάρα πολύ μακριά, την έχουμε διαιρέσει σε δύο μέρη για να την μεταφέρουμε. Ο χρήστης θα μπορούσε να τους συγκεντρώσει σε μια ενσωματωμένη μονάδα στο εργαστήριό του. Ο χρήστης θα εγκαταστήσει ολόκληρη τη μηχανή σε ένα σκληρό & έδαφος επιπέδων. Και εγκαταστήστε έπειτα όλες τις αντλίες ψεκασμού, τις σωληνώσεις νερού, τις μηχανές και όλους τους μειωτές ταχύτητας.

2. Εγκαταστήστε τους εισόδου-εξόδου μεταφορείς μπουκαλιών. Ρυθμίστε τα pectinate πιάτα στη ζώνη πλέγματος επιπέδων, προκειμένου να βεβαιωθούν τα μπουκάλια που εισάγονται ή η παραγωγή ομαλά.

3. Συνδέστε τις σωληνώσεις ατμού, τις σωληνώσεις συμπιεσμένου αέρα (0.4~0.6Mpa) και τις σωληνώσεις νερού.

4. Συνδέστε τα καλώδια τροφοδοσίας, τα ηλεκτρικά κύκλωμα ελέγχου και τα κυκλώματα οργάνων.

5. Προσθέστε το λιπαντικό έλαιο στους μειωτές ταχύτητας. Ο άπειρος μειωτής ταχύτητας θα χρησιμοποιήσει ub-1 εμπορικό σήμα του λιπαντικού ελαίου.

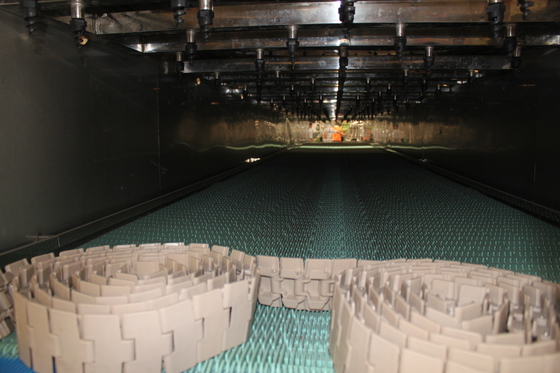

6. Υπάρχουν 16 ρόδες αλυσσοτροχών στον τετραγωνικό οδηγώντας άξονα και 8 ρόδες αλυσσοτροχών στον οπίσθιο άξονα. Μόνο μια ρόδα αλυσσοτροχών καθορίζεται στο κεντρικό σημείο των άξονων στην κατεύθυνση αξόνων. Όλες οι άλλες ρόδες αλυσσοτροχών τακτοποιούνται στο ανάλογο διάστημα στους άξονες και η κινητή περιουσία στην κατεύθυνση αξόνων τους, προκειμένου να αντισταθμιστεί η επέκταση θερμότητας της ζώνης πλέγματος, κρατά μια καλή εργασία joggle μεταξύ της ζώνης πλέγματος και των ροδών αλυσσοτροχών.

7. Χωριστά μηχανές έναρξης για το μεταφορέα ζωνών πλέγματος, εισόδου-εξόδου μεταφορείς μπουκαλιών και αντλίες στο λίγος χρόνο, προκειμένου να ελεγχθεί η ακρίβεια της κατεύθυνσης όλων των μηχανών.

8. Μεταφορέας ζωνών πλέγματος έναρξης για να το τρέξει για περίπου 30 λεπτά με τη χαμηλότερη ταχύτητα. Ελέγξτε τη ζώνη πλέγματος εάν τρέχει ομαλά. Και επιταχύνετε έπειτα την ταχύτητά του βαθμιαία στην εκτιμημένη ταχύτητα σύμφωνα με το χρόνο αποστείρωσης που απαιτείται. Οροθετήστε την ταχύτητα της ζώνης πλέγματος σύμφωνα με τα διαφορετικά προϊόντα.

9. Αρχίστε τους εισόδου-εξόδου μεταφορείς μπουκαλιών. Τους ελέγξτε εάν τρέχουν ομαλά. Ρυθμίστε τις τρέχοντας ταχύτητές τους σύμφωνα με τα πραγματικά αποτελέσματα.

10. Το νερό βρύσης αντισταθμίζεται στις δεξαμενές νερού στη μηχανή ένα προς ένα μέσω των σωληνώσεων στην ψύξη του τμήματος. Όταν η στάθμη ύδατος φθάνει σε ορισμένο λιμένα υπερχείλισης, αρχίστε όλες τις αντλίες ψεκασμού, προκειμένου να ελεγχθούν όλα τα ακροφύσια εάν εμποδίζονται, ελέγχουν τον νερό-ψεκάζοντας όρο.

11. Ανοίξτε τη βαλβίδα στη σωλήνωση συμπιεσμένου αέρα. Ρυθμίστε το μειωτή πίεσης για να κρατήσετε την πίεση αέρα σε 0. 4Mpa.

12. Θέστε τη θερμοκρασία αποστείρωσης και το συναγερμό θερμοκρασίας (ανώτερη θερμοκρασία ορίου και χαμηλότερη θερμοκρασία ορίου) με τη ρύθμιση του συστήματος ελέγχου θερμοκρασίας σύμφωνα με την απαίτηση διαδικασίας. Ανοίξτε τη βαλβίδα ατμού και ρυθμίστε την παράμετρο στο όργανο PID (γενικά, αυτή η παράμετρος έχει τεθεί πριν από την παράδοση), προκειμένου να σταθεροποιηθεί η θερμοκρασία ύδατος μέσα σε ±1℃ γύρω από το καθορισμένο σημείο (θερμοκρασία).

13. Θερμάνετε το νερό στις δεξαμενές νερού στη θερμοκρασία που απαιτείται.

14. Σταματήστε όλες τις μηχανές και κλείστε την αεροβαλβίδα, όταν τελειώσουν όλες τις ρυθμίζοντας εργασίες.

Ⅴ. Λειτουργία και συντήρηση
Α. λειτουργία
1. Απεικόνιση για τη λειτουργία επιτροπής
Κουμπί Ι ρύθμισης θερμοκρασίας: αυτό το κουμπί ελέγχει τη μαγνητική βαλβίδα ατμού στη 1$η δεξαμενή νερού στη θέρμανση του τμήματος.

Εάν η θερμοκρασία ύδατος είναι λιγότερο από το θέτοντας σημείο για 1℃ (έχει τεθεί από τον κατασκευαστή), η μαγνητική βαλβίδα ατμού ανοίγεται στο νερό θερμότητας. Εάν η θερμοκρασία ύδατος είναι υψηλότερη από το θέτοντας σημείο για 1℃ (έχει τεθεί από τον κατασκευαστή), η μαγνητική βαλβίδα ατμού θα κλεινόταν στη θερμότητα στάσεων.
Παρατήρηση: Εάν πρέπει να επαναρυθμίσετε τη θερμοκρασία ύδατος, θα μπορούσατε τα κουμπιά να πιέσετε του q ή π στην επιτροπή ελεγκτών θερμοκρασίας για να την επαναρυθμίσετε κάτω από τον τρέχοντας τρόπο. Η περιοχή ένδειξης του SV (αξία ρύθμισης θερμοκρασίας) όταν επαναρυθμίζετε την αξία. ΚΑΘΟΡΙΣΜΈΝΟ κουμπί】 Τύπου 【για να εισαγάγει μια αξία εάν η επιδειχθείσα αξία είναι κατάλληλη. Παρακαλώ διαβάστε στο εγχειρίδιο οργάνων για τον ελεγκτή θερμοκρασίας προσεκτικά ενώπιον σας την ανάγκη να τροποποιήσει άλλες παραμέτρους.
.
